Цилиндрические двухступенчатые мотор-редукторы 4МЦ2С, 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125

Главная / Каталог продукции / Мотор-редукторы / Цилиндрические мотор-редукторы /

Мотор-редукторы 4МЦ2С, 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125 по низким ценам купить в Саратове

Соосно цилиндрические мотор-редукторы 4МЦ2С, 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125 являются приводом общего назначения. Мотор-редукторы могут применяться в тяжелых условиях и имеют высокую перегрузочную способность. Данная серия широко применяется во всех отраслях промышленности России и стран СНГ. Мотор-редуктор серии 4МЦ2С представляет собой конструктивно объеденный в единое целое цилиндрический соосный редуктор и асинхронный электродвигатель. Мотор-редукторы имеют два варианта крепления (на лапах или на опорном фланце). В зависимости от варианта крепления в пространстве, мотор-редукторы имеют различные исполнения. По желания заказчика возможна установка взрывозащищенных двигателей или двигателей с электротормозом.

Цена: по запросу заказчика

Базовые условия использования цилиндрического мотор-редуктора:

Электродвигатель мотор-редуктора питается от сети с напряжением 220 или 380 В, частотой тока 50 Гц и 60 Гц;
Возможно всестороннее вращение вала;
Время работы 8 - 24 часов в сутки с периодическими остановками;
Рекомендуется использовать мотор-редуктор в неагрессивной и невзрывоопасной местности, где плотность диэлектрической пыли не превышает 10 мг/м3;
Климатические условия применения мотор-редукторов: У - категория размещения 3 (температура от -400°С до +400°С, использование в закрытых помещениях, имеющих естественную вентиляцию без оборудования, искусственно поддерживающего внутренний климат) или исполнение - Т2 (температура от -100°С до +450°С, в помещениях);
Уровень высоты не выше 1000 метров относительно уровня моря.

Общее описание:

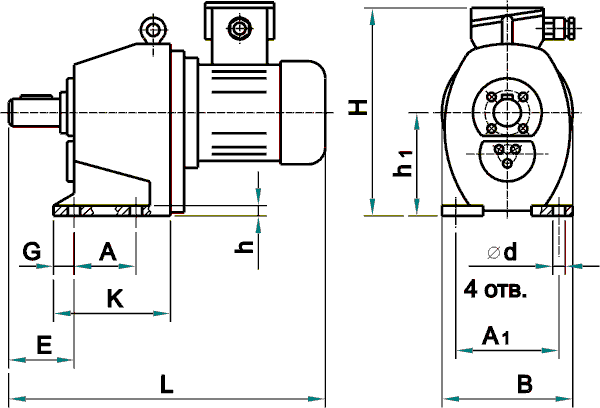

Исполнение на лапах 4МЦ2С63-4МЦ2С125

РИС 1. Исполнение на лапах

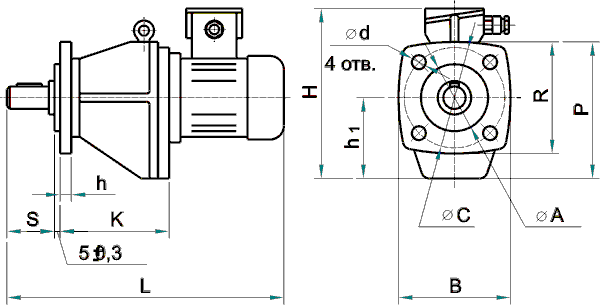

Фланцевое исполнение 4МЦ2С63-4МЦ2С125

РИС 2. Фланцевое исполнение

4МЦ2С	Тип электродвигателя	L	H	В	h1	A	A1	E	G	d	h	К
63	63B2	315	255	185	140±0,5	110±0,55	150±0,55	48	15	12	16	160
	71В6;71В4	487
	71А4; 71А2; 71В2	487
	80В8; 80В6; 80В4; 80В2	517	265
	80А6; 80А4	493	265
	80A2	493	278
	90L2; 90L4	538	275	200
80	90LA8; 90LB8;90L6; 90L4	590	305	225	170±0,5	115±0,7	180±0,7	75	22	15	18	175
	100L6; 100L4; 100L2	635	317
	100S4; 100S2	602	317
100	100L8; 100L6; 100L4	675	380	270	212±0,5	130±1	210±1	270	350	14	22	195
	112МА6; 112М4; 112М2	695	400	280
	100S4	645	380	270
125	112МА6; 112МВ6; 112М4	738	480	335	265±1	160±0,7	280±0,7	105	25	19	28	235
	132S6; 132S4; 132M6	765
	132М4	814
	132М2	814		350
	160S4	870	520	335. 350
	160М4	910
	160S2; 160М2	870

ТАБЛ 1. Габаритные и присоединительные размеры для исполнения на лапах

4МЦ2С	Тип электродвигателя	L	H	В	h1	A	С	R	P	d	h	К	S
63	63В2	315	255	185	140	130js	185	200	240	11	12	150	65
	71В6; 71В4	487
	71А4:71А2:71В2	487
	80В8; 80В6; 80В4; 80B2	517	265
	80А6; 80А4	473		200
	80А2	493
	90L2	538	275
80	90LA8; 90LB8; 90L6; 90L4	590	305	250	170	180JS	240	250	293	14	14	170	85
	100L6; 100L4; 100L2	635	317
	100S4; 100S2	602	317
100	100L8; 100L6; 100L4	675	380	270	212	230JS	275	270	350	14	14	190	115
	112МА6; 112М4; 112М2	695	400	280
	100S4	645	380	270
125	112МА6; 112МВ6; 112М4	738	480	360	260	300js	350	360	440	18	20	235	115
	132S6; 132S4; 132M6	765	480
	132М4	814	480
	132М2	814	477
	160S4; 160S2; 160M2	870	520
	160М4	910	520

ТАБЛ 2. Габаритные и присоединительные размеры для фланцевого исполнения

Варианты исполнения выходного вала мотор-редуктора

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЫХОДНОГО ВАЛА МОТОР-РЕДУКТОРА

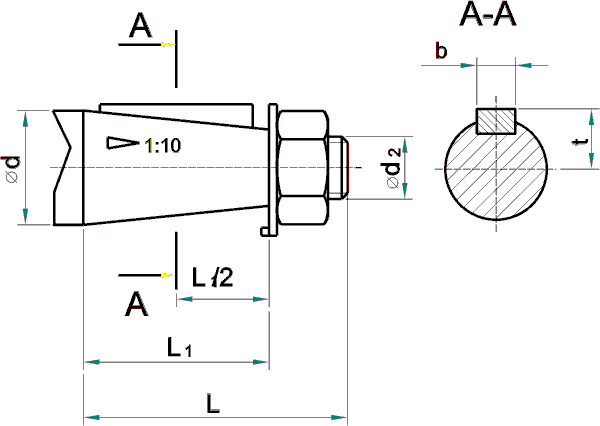

РИС 3. Конический

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЫХОДНОГО ВАЛА МОТОР-РЕДУКТОРА

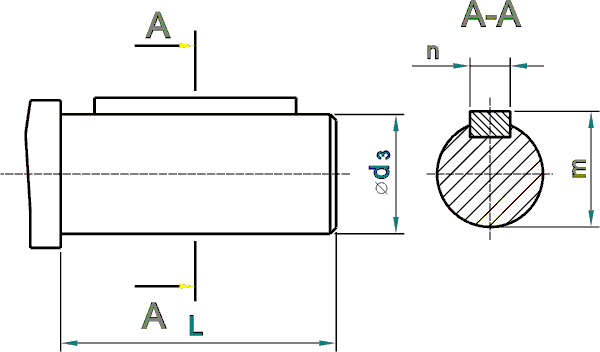

РИС 4. Цилиндрический

4МЦ2С	d1	d2	d3	L	L1	b	t	n	m
63	28	M16x1,5-8g	28k6	60	42	5	14,9	8	31
80	35	М20х1,5-8g	35k6	80	58	6	18,5	10	38
100	45	М30х2-8g	45k6	110	82	12	23,45	14	48,5
125	55	МЗ6х3-8g	55k6	110	82	14	28,9	16	5

ТАБЛ 3. Размеры выходного вала мотор-редуктора

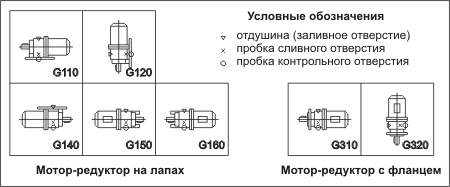

Монтажное исполнение 4МЦ2С63-4МЦ2С125

РИС 5. Монтажное исполнение

Технические характеристики 4МЦ2С, 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125

Типоразмер	Номинальная частота вращения выходного вала, об/мин	*Номинальный крутящий момент на тихоходном валу, Hм**	Радиальная консольная нагрузка на конце тихоходного вала, Н	Масса без смазки, не более, кг	Типоразмер двигателя	Мощность двигателя	КПД мотор-редуктора, %, не менее
4МЦ2С-63	28	175	3300	21	АИР71В6Р3	0,55	66
	35,5	140	3000	21	АИР71В6Р3	0,55	66
	35,5	190	3500	27	АИР80А6Р3	0,75	68
	45	113	2600	21	АИР71В6Р3	0,55	66
	45	154	3100	27	АИР80А6Р3	0,75	68
	56	96	2400	21	АИР71А4Р3	0,55	68
		140	3000	21	АИР71В4Р3	0,75	73
		206	3400	27	АИР80А4Р3	1,1	73
	71	75	2100	21	АИР71А4Р3	0,55	72
		105	2600	21	АИР71В4Р3	0,75	73
		148	3000	27	АИР80А4Р3	1,1	73
	90	57	1800	21	АИР71А4Р3	0,55	72
		78	2200	21	АИР71В4Р3	0,75	73
		112	2600	27	АИР80А4Р3	1,1	73
		153	3100	27	АИР80В4Р3	1,5	75
	112	47	1700	21	АИР71А4Р3	0,55	72
		65	2000	21	АИР71В4Р3	0,75	73
		92	2300	27	АИР80А4Р3	1,1	73
		128	2400	27	АИР80В4Р3	1,5	75
		187	3400	32	АИР90L4Р3	2,2	78
	125	43	1600	21	АИР71А4Р3	0,55	72
		59	1900	21	АИР71В4Р3	0,75	73
		84	2300	27	АИР80А4Р3	1,1	73
		114	2600		АИР80В4Р3	1,5	75
		159	3100		АИР80В2Р3	2,2	80
	140	37	1500	21	АИР71А4Р3	0,55	72
		52	1800	21	АИР71В4Р3	0,75	73
		73	2100	27	АИР80А4Р3	1,1	73
		101	2500		АИР80В4Р3	1,5	75
		149	3100		АИР80В2Р3	2,2	80
	180	27	1300	16	АИР63В2	0,55	72
		36	1500	21	АИР71А2Р3	0,75	75
		53	1800	21	АИР71В2Р3	1,1	75
		73	2100	27	АИР80А2Р3	1,5	74
		107	2500	27	АИР80В2Р3	2,2	86
		150	3000	32	АИР90L2Р3	3,0	81
	224	22	1100	16	АИР63В2	0,55	72
		29	1300	21	АИР71А2Р3	0,75	75
		46	1700	21	АИР71В2Р3	1,1	75
		63	1900	27	АИР80А2Р3	1,5	74
		92	2400	27	АИР80В2Р3	2,2	86
		125	2700	32	АИР90L2Р3	3,0	81
	280	18	1000	16	АИР63В2	0,55	72
		24	1200	21	АИР71А2Р3	0,75	75
		36	1500	21	АИР71В2Р3	1,1	75
		50	1700	27	АИР80А2Р3	1,5	74
		73	2100	27	АИР80В2Р3	2,2	86
		99	2400	32	АИР90L2Р3	3,0	81
4МЦ2С-80	28	250	4000	36	АИР90LА8Р3	0,75	72
	28	368	4800	40	АИР90LВ8Р3	1,1	74
	35,5	292	4300	40	АИР90LВ8Р3	1,1	74
	35,5	368	4800	37	АИР90L6Р3	1,5	73
	45	230	3800	40	АИР90LВ8Р3	1,1	74
	45	304	4400	37	АИР90L6Р3	1,5	73
	56	242	3900	37	АИР90L6Р3	1,5	73
		366	4800	36	АИР90L4Р3	2,2	78
		366	4800	46	АИР100L6Р3	2,2	78
	71	190	3400	37	АИР90L6Р3	1,5	73
		303	4300	36	АИР90L4Р3	2,2	78
		303	4300	46	АИР100L6Р3	2,2	78
		393	5000	41	АИР100S4Р3	3,0	79
	90	228	3800	36	АИР90L4Р3	2,2	78
		228	3800	46	АИР100L6Р3	2,2	78
		310	4200	41	АИР100S4Р3	3,0	79
	112	185	3400	36	АИР90L4Р3	2,2	78
		250	4000	41	АИР100S4Р3	3,0	79
		332	4600	47	АИР100L4Р3	4,0	82
	125	230	3800	41	АИР100S4Р3	3,0	82
	125	307	4400	47	АИР100L4Р3	4,0	82
	140	256	4000	47	АИР100L4Р3	4,0	82
	140	302	4800	51	АИР100L2Р3	5,5	85
	180	200	3500	47	АИР100L4Р3	4,0	82
		200	3500	43	АИР100S2Р3	4,0	84
		280	4200	51	АИР100L2Р3	5,5	85
	224	165	3300	43	АИР100S2Р3	4,0	84
	224	227	3800	51	АИР100L2Р3	5,5	85
	280	127	2800	47	АИР100S2Р3	4,0	84
	280	175	3300	51	АИР100L2Р3	5,5	85
4МЦ2С-100	28	445	5300	79	АИР100L8Р3	1,5	71
	28	655	6400	81	АИР100L6Р3	2,2	77
	31,5	440	5200	79	АИР100L8Р3	1,5	71
	35,5	555	6000	81	АИР100L6Р3	2,2	77
	35,5	710	6700	100	АИРМ112МА6Р3	3,0	77
	45	440	5300	81	АИР100L6Р3	2,2	77
	45	595	6100	74	АИР100S4Р3	3,0	78
	56	505	5700	74	АИР100S4Р3	3,0	78
	56	675	6500	81	АИР100L4Р3	4,0	82
	71	535	5800	81	АИР100L4Р3	4,0	82
	71	710	6700	99	АИРМ112М4Р3	5,5	83
	90	405	5100	81	АИР100L4Р3	4,0	82
	90	545	5900	99	АИРМ112М4Р3	5,5	83
	112	450	5400	99	АИРМ112М4Р3	5,5	83
	112	620	6300	100	АИРМ112М2Р3	7,5	85
	125	375	4800	99	АИРМ112М4Р3	5,5	83
	125	537	5800	100	АИРМ112М2Р3	7,5	85
	140	490	5600
	160	445	5200
	224	314	4400
	280	244	3900
4МЦ2С-125	28	935	7700	122	АИРМ112МА6Р3	3,0	77
	28	1245	8800	126	АИРМ112МВ6Р3	4,0	79
	35,5	975	7800	126	АИРМ112МВ6Р3	4,0	79
	35,5	1340	9200	148	АИРМ132S6Р3	5,5	83
	45	780	700	126	АИРМ112МВ6Р3	4,0	79
	45	1120	8400	127	АИРМ112М4Р3	5,5	83
	56	880	7400	127	АИРМ112М4Р3	5,5	83
		880	7400	148	АИРМ132S6Р3	5,5	83
		1200	8700	151	АИРМ132S4Р3	7,5	84
	71	960	7800
	71	1410	9400	166	АИРМ132М4Р3	11,0	85
	90	775	7000	151	АИРМ132S4Р3	7,5	84
	90	1140	8500	166	АИРМ132М4Р3	11,0	85
	112	895	7500	166	АИРМ132М4Р3	11,0	85
	112	1210	8700	206	АИРМ160S4Р3	15,0	84
	140	704	6600	166	АИРМ132М4Р3	11,0	85
		940	7700	206	АИРМ160S4Р3	15,0	84
		1165	8600	228	АИРМ160М4Р3	18,5	86
	180	557	5900	160	АИРМ132М2Р3	11,0	84
		760	6900	206	АИРМ160S4Р3	15,0	84
		940	7700	228	АИРМ160S4Р3	15,0	84
	224	447	5200	160	АИРМ132М2Р3	11,0	84
		609	6100	197	АИРМ160S2Р3	15,0	84
		752	6800	207	АИРМ160М2Р3	18,5	86

Пример условного обозначения при заказе:

Мотор-редуктор 4МЦ2С-63-71-1,1-G310-ЦУЗ-2-380 ТУ2.056.0221595.13-91, где:

Мотор-редуктор типа 4МЦ2С с межосевым расстоянием 63 мм, частотой вращения выходного вала 71 об/мин, мощностью электродвигателя 1,1 кВт, вариант установки G310 - фланец, цилиндрическим концом выходного вала Ц, климатического исполнения У, категории размещения 3, категории точности 2, номинального напряжения сети переменного тока 380 В.
